■用途Application

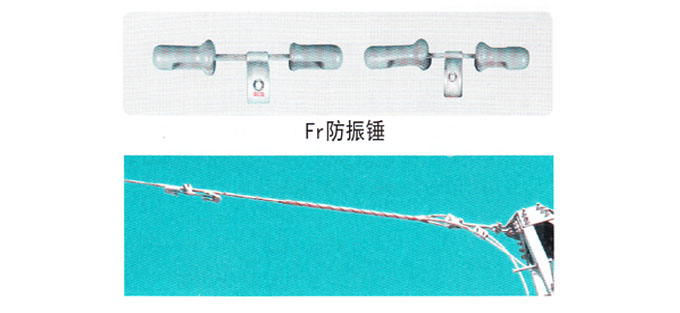

防振锤采用特殊的音叉式结构，能产生四个谐振频率，能很好地覆盖显示中线缆的振动频率范围。加装防振锤后，线缆的振幅大幅下降，且能够形成稳定振动的频率特别稀有，能有效地控制各种等级的微风振动，从而邮箱的消除线缆疲劳，保证线缆的寿命。适用于架空电力线路上抑制线缆的振动。
■结构特点Structure feature
◆有四个谐振频率，能极大地覆盖现实中线缆的振动频率范围。
◆锤头与吊线永久性粘合，能够承受安装、维修、运行等条件下的机械载荷。
◆独特的外观设计，不积水，不积冰。
◆安装方便、安全，不对线缆造成损坏。
◆防振锤采用防电晕设计，可以防止电晕发生。
■注意事项Notice
◆防振锤不能直接安装在导线/地线上
◆当防振锤的安装位置在金具的护线条预绞丝以外时，建议一套防振锤配用一套护线条。
◆安装好的防振锤，其低频端大锤头朝杆搭一侧。 |
|
|
■防振锤FRD技术规格及参数Specification
|
型号
type |
适用导线直径
Suitable Conductor Dia.（mm） |
线夹长度
Length
（mm） |
重量
Weight
（KG） |
| FRD-0730 |
6.6-7.3 |
350 |
1.5 |
| FRD-0800 |
7.4-8.0 |
350 |
1.5 |
| FRD-0870 |
8.1-8.7 |
350 |
1.5 |
| FRD-0940 |
8.8-9.4 |
350 |
1.5 |
| FRD-1010 |
9.5-10.1 |
350 |
1.5 |
| FRD-1080 |
10.2-10.8 |
350 |
1.5 |
| FRD-1150 |
10.9-11.5 |
350 |
1.5 |
| FRD-1220 |
11.6-12.2 |
350 |
1.5 |
| FRD-1290 |
12.3-12.9 |
350 |
1.5 |
| FRD-1360 |
13.0-13.6 |
390 |
2.4 |
| FRD-1430 |
13.7-14.3 |
390 |
2.4 |
| FRD-1500 |
14.4-15.0 |
390 |
2.4 |
| FRD-1570 |
15.1-15.7 |
390 |
2.4 |
| FRD-1640 |
15.8-16.4 |
390 |
2.4 |
| FRD-1710 |
16.5-17.1 |
390 |
2.4 |
| FRD-1780 |
17.2-17.8 |
390 |
2.4 |
| FRD-1850 |
17.9-18.5 |
390 |
2.4 |
| FRD-1920 |
18.6-19.2 |
390 |
2.4 |
| FRD-1990 |
19.3-19.9 |
500 |
5.0 |
| FRD-2060 |
20.0-20.6 |
500 |
5.0 |
| FRD-2130 |
20.7-21.3 |
500 |
5.0 |
| FRD-2500 |
21.4-25.0 |
500 |
5.0 |
| FRD-2800 |
25.1-28.0 |
500 |
5.0 |
■护线条FYH技术规格及参数Specification |
|
型号
type |
适用导线直径
Suitable Conductor Dia.（mm） |
线夹长度
Length
（mm） |
根数
No of a group |
色标
color marking |
| FYH-0730 |
6.6-7.3 |
400 |
9 |
红 |
| FYH-0800 |
7.4-8.0 |
400 |
9 |
棕 |
| FYH-0870 |
8.1-8.7 |
400 |
9 |
绿 |
| FYH-0940 |
8.8-9.4 |
400 |
9 |
蓝 |
| FYH-1010 |
9.5-10.1 |
400 |
10 |
灰 |
| FYH-1080 |
10.2-10.8 |
400 |
11 |
橙 |
| FYH-1150 |
10.9-11.5 |
400 |
11 |
黑 |
| FYH-1220 |
11.6-12.2 |
400 |
12 |
绿 |
| FYH-1290 |
12.3-12.9 |
400 |
13 |
白 |
| FYH-1360 |
13.0-13.6 |
400 |
13 |
紫 |
| FYH-1430 |
13.7-14.3 |
400 |
13 |
蓝 |
| FYH-1500 |
14.4-15.0 |
400 |
14 |
黄 |
| FYH-1570 |
15.1-15.7 |
400 |
15 |
绿 |
| FYH-1640 |
15.8-16.4 |
400 |
16 |
橙 |
| FYH-1710 |
16.5-17.1 |
400 |
17 |
黑 |
| FYH-1780 |
17.2-17.8 |
400 |
18 |
红 |
| FYH-1850 |
17.9-18.5 |
400 |
19 |
蓝 |
| FYH-1920 |
18.6-19.2 |
400 |
23 |
灰 |
| FYH-1990 |
19.3-19.9 |
400 |
24 |
白 |
| FYH-2060 |
20.0-20.6 |
400 |
25 |
绿 |
| FYH-2130 |
20.7-21.3 |
400 |
26 |
棕 |
| FYH-2500 |
21.4-25.0 |
400 |
27 |
红 |
| FYH-2800 |
25.1-28.0 |
400 |
28 |
蓝 | |
| 线夹为铝合金件，锤头为灰铸铁件。涂漆或热镀锌，其余为热镀锌钢制件。 |
