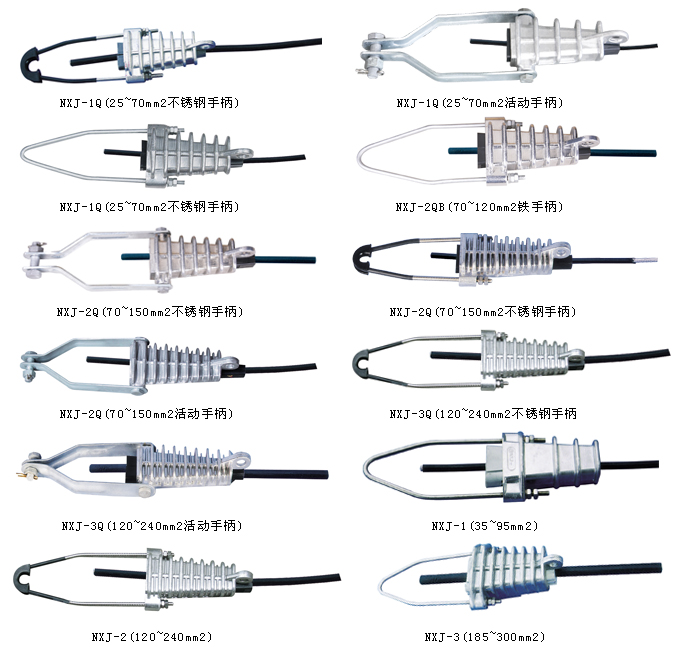

NXJ系列适用于10KV以下架空绝缘铝芯线（JKLYJ）的终端或耐张段两端和绝缘子串一起，将架空绝缘导线
固定和拉紧。产品按导线规格分别配有不同的塑料楔芯。
◆壳体采用抗氧化高强度铝合金铸造，无电能损耗。
◆楔芯采用绝缘增强塑料，工频耐压≥18KV，保压1分钟不击穿。
◆电缆不需剥除绝缘层，即可直接安装。
◆楔形结构，安装简便可靠。
 |
|
规格及技术参数
耐张线
夹型号 |
导线规格 |
架空绝缘铝导线/1kV |
架空绝缘铝导线/10kV |
握着力
(kN) |
破坏负荷
(kN) |
| 导线外径(mm) |
选用楔芯 |
导线外径(mm) |
选用楔芯 |
| NXJ-1Q |
25 |
φ8.4 |
1kV/25/35 |
φ14.8 |
10kV/25/35 |
2.5 |
10.8 |
| 35 |
φ9.8 |
φ15.8 |
3.4 |
| 50 |
φ11.2 |
1kV/50/70 |
φ17.1 |
10kV/50 |
4.6 |
| 70 |
φ12.8 |
/ |
/ |
6.7 |
| NXJ-2Q |
70 |
φ12.8 |
1kV/70 |
φ18.8 |
10kV/70 |
6.7 |
22.1 |
| 95 |
φ14.8 |
1kV/95 |
20.4 |
10kV/95 |
8.9 |
| 120 |
φ16.2 |
1kV/120 |
φ21.8 |
10kV/120 |
11.3 |
| 150 |
φ18.2 |
1kV/150 |
φ23.4 |
10kV/150 |
13.6 |
| NXJ-2QB |
70 |
φ12.8 |
1kV/70 |
φ18.8 |
10kV/70 |
6.7 |
18.2 |
| 95 |
φ14.8 |
1kV/95 |
φ20.4 |
10kV/95 |
8.9 |
| 120 |
φ16.2 |
1kV/120 |
/ |
/ |
11.3 |
| NXJ-3Q |
120 |
φ16.2 |
1kV/120 |
φ21.8 |
10kV/120 |
11.3 |
36.4 |
| 150 |
φ18.2 |
1kV/150 |
φ23.4 |
10kV/150
10kV/185 |
13.7 |
| 185 |
φ20.2 |
1kV/185 |
φ25.0 |
17.3 |
| 240 |
φ22.6 |
1kV/240 |
φ27.2 |
10kV/240 |
22.5 |
| NXJ-1 |
35 |
φ9.8 |
φ11 |
φ14.8 |
φ17 |
3.4 |
14.4 |
| 50 |
φ11.2 |
φ15.8 |
4.6 |
| 70 |
φ12.8 |
φ14 |
φ17.1 |
φ20 |
6.7 |
| 95 |
φ14.8 |
φ18.8 |
8.9 |
| NXJ-2 |
120 |
φ16.2 |
φ18 |
φ21.8 |
φ22 |
11.3 |
36.4 |
| 150 |
φ18.2 |
φ23.4 |
φ24 |
13.6 |
| 185 |
φ20.2 |
φ20 |
φ25.0 |
17.3 |
| 240 |
φ22.6 |
φ22 |
φ27.2 |
φ27 |
22.5 |
| NXJ-3 |
185 |
φ20.2 |
φ20 |
φ25.0 |
φ24 |
17.3 |
43.4 |
| 240 |
φ22.6 |
φ22 |
φ27.2 |
φ27 |
22.5 |
| 300 |
/ |
/ |
φ29.4 |
φ30 |
28.2 |
|
■ 规格及技术参数Specification
型号
CatalogNo. |
导线规格
Specification
(mm) |
架空绝缘铝导线/20kV
Aerialinsulationaluminiumconductor/20kV |
握着力
Grip
strength
(kN) |
破坏负荷
Failureload
(kN) |
| 导线外径Dia(mm) |
选用楔芯
Applicablewedgecore |
NXJ-2Q
(1～20kV) |
25 |
ˉ18.2 |
20kV/25 |
2.5 |
22.1 |
| 35 |
ˉ19.2 |
20kV/35 |
3.4 |
| 50 |
ˉ20.5 |
20kV/50 |
4.6 |
| 70 |
ˉ22 |
20kV/70 |
6.7 |
NXJ-3Q
(1～20kV) |
95 |
ˉ25.2 |
20kV/95 |
8.9 |
36.4 |
| 120 |
ˉ26.7 |
20kV/120 |
11.3 |
| 150 |
ˉ28.3 |
20kV/150 |
13.6 |
| |
|
|
|
NXJ-4Q
(1～20kV) |
185 |
ˉ28.3 |
20kV/185 |
17.3 |
45.5 |
| 240 |
ˉ30.6 |
20kV/240 |
22.5 |
| 300 |
ˉ32.8 |
20kV/300 |
28.2 | |
